CAISSON PLANCHER

Structure

Châssis métallique en profilés d’acier traité soudé formant un cadre rigide.

• coulisses en tubes rectangulaires de construction, Norme acier S275JOH.
• solives en profilés du commerce, Norme acier NF A 37101 EN 162-81.

Les éléments de structure métallique, reçoivent en atelier, après dégraissage, une protection de galvanisation à chaud par immersion suivant les normes NF EN ISO 1461 et 14713 (masse de zinc déposée d’environ 500 g/m²), sauf solives traitées à l’antirouille suivant le classement AFNOR Famille 1 classe 4a, et sur les pièces apparentes, une peinture de finition à haute performance.

Plancher béton en RDC et Plancher bois pour l’étage

RDC

• Remplissage de l’ossature plancher par des éléments en béton précontraint, autoportants sur la largeur du module.
• Isolation par 120 mm de polystyrène expansé formant sous face du plancher béton.
• Coulage d’une dalle de 7cm sur le complexe autoportant.

Etage

• Protection de la sous face par un bac acier nervuré galvanisé à chaud type Hacierba 4.265.27B ou similaire revêtement de zinc double face Z350 suivant norme NF EN 10326
• Plancher bois
• Isolation par un matelas de laine minérale déroulé en continu d'épaisseur 100mm.
• Panneaux imputrescible bois-ciment, collage phénolique, épaisseur 22mm.

CAISSON TOITURE

Structure

Châssis métallique en profilés d’acier traité soudé formant un cadre rigide.

• Coulisses en U profilés acier, Norme acier S235JR.
• Pannes en profilés du commerce, Norme acier NF A 37101 EN 162-81.
• Chêneaux en tôle pliée acier galvanisé Z 275 d’épaisseur 3 mm.

Les éléments de structure métallique extérieurs, reçoivent en atelier, après dégraissage, une protection de galvanisation à chaud par immersion suivant les normes NF EN ISO 1461 et 14713 (masse de zinc déposée d’environ 500 g/m²). Les pannes sont traitées à l’antirouille suivant le classement AFNOR Famille 1 classe 4a. Les pièces apparentes reçoivent une peinture de finition à haute performance.

Couverture

La couverture est assurée par :

• Une toiture terrasse à faible pente unique par module. Etanchéité assurée par membrane EPDM.
• Les eaux pluviales sont dirigées vers un des angles du module et collectées dans une boite à eaux pour une descente extérieure.

Isolation

L’isolation thermique et phonique est renforcée par :

• Matelas de laine minérale avec pare vapeur kraft d’épaisseur 300mm, posé croisé.

Finition du faux plafond par plaques BA13 finition peinture acrylique 2 couches.

MURS PERIPHERIQUES

Murs de Façades

Panneaux sandwich à parement en profilé d'acier galvanisé prélaqué et âme isolante en mousse de polyuréthanne 40 mm + isolation 160mm de laine de bois + 60mm de laine de verre
Bardage extérieur pour moitié en tôles acier thermo-laqué à faibles ondes et pour autre moitié par Clin en Red Cedar naturel, pose horizontale.
Finition intérieure par plaques BA13 finition peinture acrylique 2 couches.

MENUISERIES EXTERIEURES

Menuiseries extérieure aluminium ou PVC à rupture de pont thermique intégrant volet roulant PVC à commande électrique selon plan.

Cloisonnement intérieur

Cloisons

• Complexe BA13 + Isolation 45mm + BA13 montés sur rails.
• Finition peinture acrylique 2 couches.

Portes

• EPA93 : Bloc porte de dimension 930 x 2040 mm, constitués d'une huisserie bois et d'une porte isoplane à âme cylindaires.
• EPA83 : Bloc Porte de dimension 830 x 2040 mm, constituée d'une huisserie bois et d'une porte isoplane à âme cylindaires.
• EPA73 : Bloc Porte de dimension 730 x 2040 mm, constituée d'une huisserie bois et d'une porte isoplane à âme cylindaires.
• Serrures à clé en L et butée caoutchouc en pied.

ELECTRICITE

• Installation électrique encastrée conforme à la norme C.15.100.
• Appareillage de marque LEGRAND, série Celiane ou similaire.
• Protection par un tableau général fermant à clef, coupes circuits et disjoncteur différentiel 30mA.
• Mise à la terre par liaison équipotentielle des masses métalliques.

Chauffage

Assuré par PAC Air/Air pour climatisation réversible, de marque Toshiba ou équivalente pilotage par télécommande infrarouge. Puissance installée en fonction des déperditions de chaque pièce.

Régulation de chauffage par programmateur hebdomadaire 2 zones : programme personnalisable par jour et par zone, hors gel programmable et position marche arrêt.

Ventilation

VMC Hygro simple flux ou double flux

Dimensions	Avant 1998	Depuis 1998
Hauteur	2,91m	2,96m
Hauteur sous plafond	2,50m	2,50m
Longueur	10,00m	10,00m
Largeur	5,20m	5,20m

Plan type

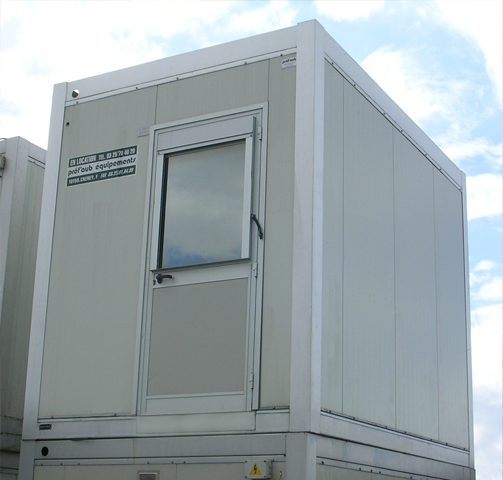

Dimensions	Avant 2006	Depuis 2007
Hauteur + double coulisse	2,73m + 150mm = 2880mm	2,96m + 150mm = 3110mm
Hauteur sous plafond	2,37m	2,50m
Longueur	3,50m	3,50m
Largeur	2,45m	2,45m

Plan type

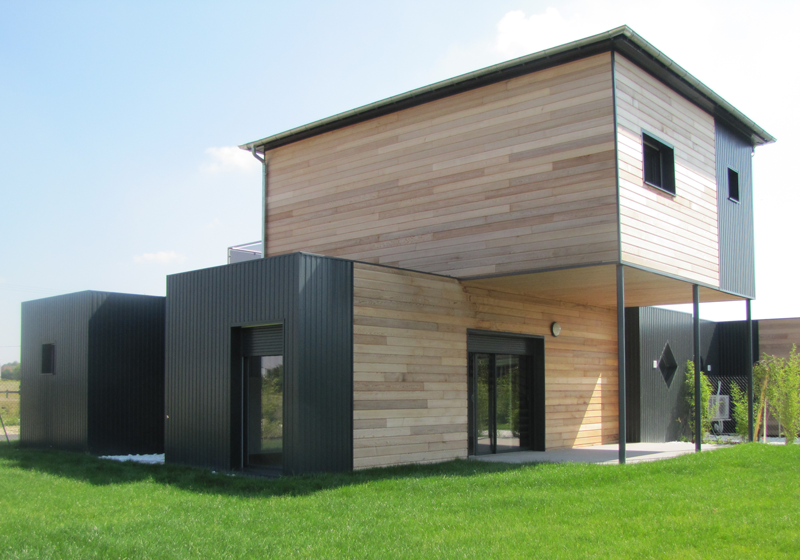

Exemple bâtiment basse consommation Exemple bâtiment basse consommation

Hauteur caisson plancher	375mm
Totale	3225mm

Plan type Vue intérieure Plan extérieure

Hauteur + double coulisse	2,96m
Hauteur sous plafond	2,50m
Longueur	6,00m
Largeur	2,95m

Plan type

Dimensions	Avant 2006	Depuis 2007
Hauteur	2,73m	2,96m
Hauteur sous plafond	2,37m	2,50m
Longueur	10,00m	10,00m
Largeur	2,95m	2,95m

Plan type

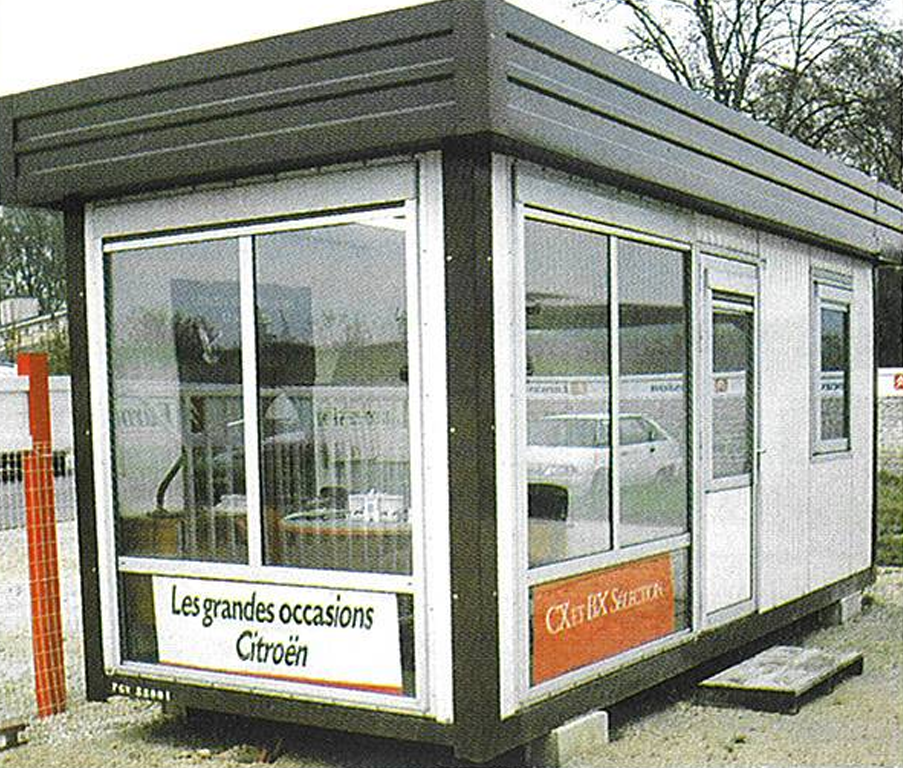

	Avant 2006
Hauteur	2,591m
Hauteur sous plafond	2,35m
Longueur	6,055m
Largeur	2,435m

Plan type

PLANCHER

• Châssis métallique en profilés d’acier traité formant un cadre rigide.
• Bac acier galvanisé en sous-face évitant les remontées d’humidité.
• Isolation par matelas de laine minérale de 60mm (K = 0,54 W/m².°h).

SOL

• Panneaux aggloméré épaisseur 22mm résistance à l'eau V100.
• Revêtement de sol collé synthétique ep 1.5mm, raccord soudé.

TOITURE

• Châssis métallique autoporteur en profilés d’acier traités formant un cadre rigide.
• Isolation par matelas de laine minérale 100mm avec pare-vapeur (K = 0,40 W/m².°C).
• Bac acier galvanisé à faible pente formant couverture.
• Evacuation des eaux de pluie par descentes PVC isolées placées dans les poteaux d'angles.

PLAFOND

• En bac acier galvanisé et prélaqué blanc RAL 9010 : profil NERGAL 10.12.1000 ou similaire.

FACADES

• Panneaux sandwich à parement en profilés d’acier galvanisés prélaqués 9010int/9002ext et âme isolante en mousse polyuréthane 40mm (K = 0,52 W/m².°C).
• Peinture de finition haute performance sur les ossatures métalliques apparentes – Coloris identiques aux panneaux et bleu pour l'encadrement.

ACROTERE

• Acrotère formé de 4 lames type Luxalon 84 R sur la façade avant et sur les cotés – Hauteur 40cm environ – Coloris jaune.

MENUISERIES EXTERIEURES

• Menuiseries en profilés d’aluminium anodisé teinte naturelle, double vitrage (DV) , équipées d'un volet roulant (VR) pour les parties vitrées.

CLOISONNEMENT

• Cloisons intérieures pleines épaisseur 50mm, profilés aluminium anodisé, revêtement PVC + blocs portes à âme alvéolaire et serrures à cylindre européen.

ELECTRICITE

• Installation électrique semi-apparente répondant à la norme C 15.100.
• Protection par tableau de fusibles + disjoncteur différentiel.

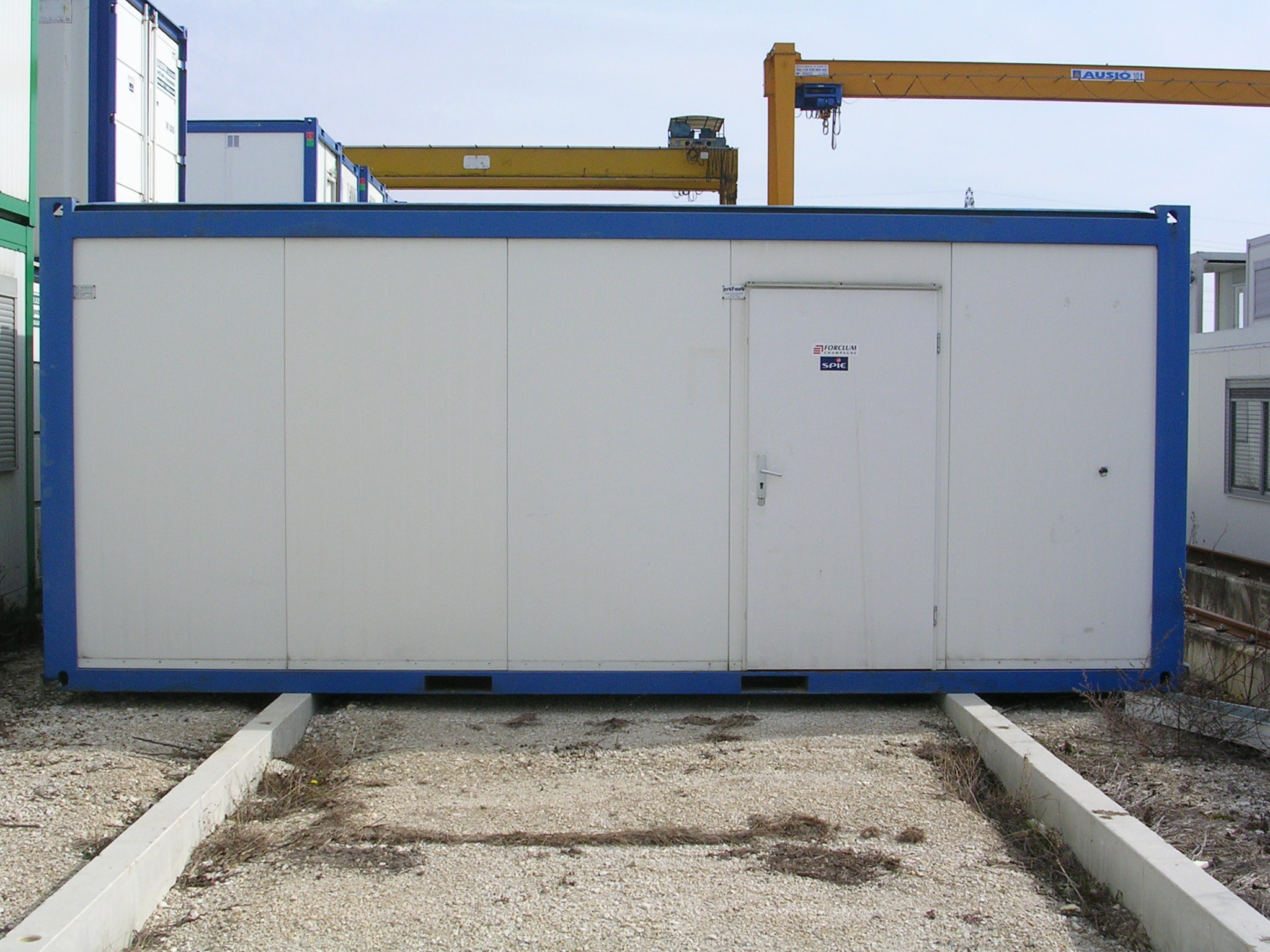

	Avant 2006	Depuis 2007
Hauteur	2,73m	2,96m
Hauteur sous plafond	2,37m	2,5m
Longueur	6,0m	6,00m
Largeur	2,45m	2,45m

Exemple de réalisation

PLANCHER

• Châssis en profilés d’acier galvanisé formant un cadre rigide.
• Bac acier galvanisé en sous-face évitant les remontées d’humidité.
• Isolation par matelas de laine minérale de 80mm (U = 0,38 W/(m².K)).

► Productions avant le 01/01/98 : structure en acier traité antirouille et épaisseur d’isolant de 60mm.

SOL

• Panneaux de particules CTBH épaisseur 22mm.
• Revêtement de sol PVC multicouche type FORBO SARLINO ou similaire (classement U4 P3 E2/3 C2).

TOITURE

• Châssis autoporteur en profilés d’acier galvanisé formant un cadre rigide.
• Isolation par matelas de laine minérale 100mm avec pare vapeur (U = 0,37 W/(m².K )).
• Bac acier galvanisé à faible pente formant couverture.
• Evacuation des eaux de pluie par descentes PVC isolées placées dans les poteaux d'angles.

► Productions avant le 01/01/98 : structure en acier traité antirouille.

► Productions avant le 01/01/07 : épaisseur d’isolant de 80mm (U = 0,52 W/(m².K))

PLAFOND

• En bac acier galvanisé et prélaqué blanc RAL 9010 : profil HACIERBA 11.100.8B ou similaire.

► Productions avant le 01/01/98 : faux plafond en mélaminé blanc.

FACADES

• Panneaux sandwich à parement en profilés d’acier galvanisés prélaqués RAL9010 int/9002ext et âme isolante polyuréthane épaisseur 40mm (U = 0,62 W/(m².K))
• Peinture de finition haute performance sur les ossatures métalliques apparentes – Coloris identiques aux panneaux et Vert menthe RAL 6029 pour l’ossature extérieure.

MENUISERIES EXTERIEURES

• Menuiseries en profilés d’aluminium anodisé double vitrage, équipées d'un volet roulant isolé pour les parties vitrées.

CLOISONNEMENT

• Cloison de distribution en panneaux sandwich à parements lisses RAL9010 et âme isolante polyuréthane épaisseur 50mm. Montage sur ossature aluminium.

PLOMBERIE

• Installation apparente arrêté en limite de bâtiment.
• Evacuation des EU en sous face par canalisation PVC.
• Equipement : douche, WC turque, urinoirs, lavabos et chauffe eau.

MOBILIER

• Armoires vestiaires, bancs, patères, tables, chaises, et cuisinette équipée

ELECTRICITE

• Installation électrique semi-apparente répondant à la norme C 15.100.
• Protection par tableau de fusibles + disjoncteur différentiel.

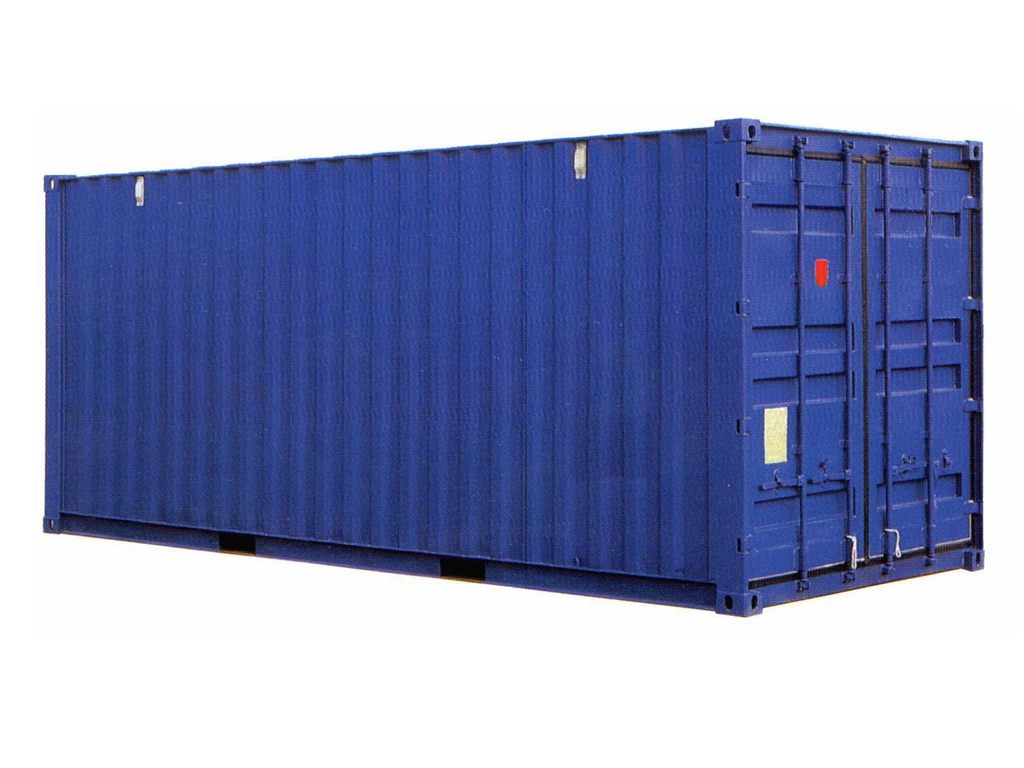

DIMENSIONS	EXTERIEURES	INTERIEURES
Longueur	6.058ml	5.900ml
Largeur	2.438ml	2.344ml
Hauteur	2.591ml	2.376ml

GENERALITES

• Nos conteneurs sont conformes à la norme ISO pour ce qui concerne les cotes, les conditions de manutention et de transport par voies routières, ferroviaires.
• Poids net : 1610 kg
• Charge maximale utile : 10 000 kg

► Gerbables sur 3 niveaux au maximum.

STRUCTURE

• Cadre massif en acier profilé avec dispositif d’empilement et logement pour fourches de chariots élévateurs.

PLANCHER

• Plancher bois traité sur traverses acier.

TOITURE

• Châssis métallique en profilés d’acier traité assurant les fonctions de cadre rigide.
• Couverture en tôle d’acier de 1,5 mm d'épaisseur.

FACADES

• Parois en tôle profilée acier épaisseur 1,5 mm, traitée antirouille et laquée. Nervures de 35mm. Ouvertures latérales pour aération en partie supérieure des longs pans protégées des eaux pluviales par plaques acier.

MENUISERIES EXTERIEURES

• Porte sur pignon, pleine, métallique à doubles battants équipés chacun de barre de verrouillage avec verrouillages haut et bas, joint d'étanchéité.
• Anti-effraction assurée sur chaque crémone par cadenas (non fournis par PREF’AUB EQUIPEMENTS).

EQUIPEMENTS

• Pièces de coin iso permettant la manutention par élingues et la superposition des conteneurs.
• Emplacement et renfort au niveau des fourches de levage pour la manutention par chariot élévateur entraxe de 2040mm avec une réservation de 350mm.

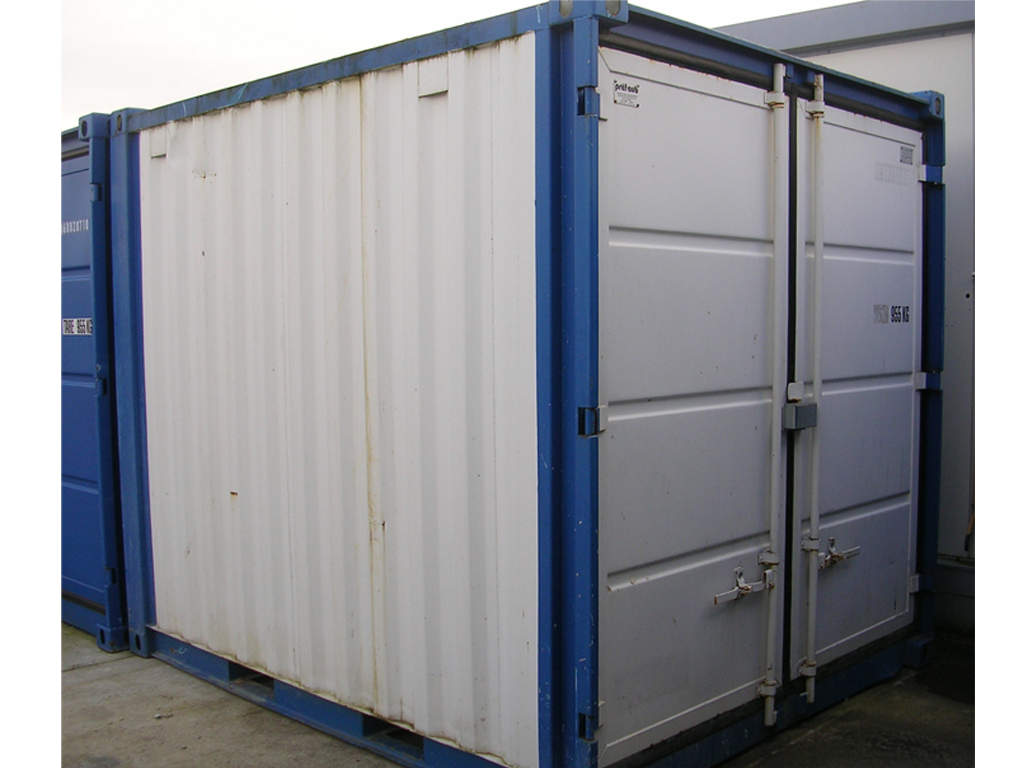

DIMENSIONS	EXTERIEURES	INTERIEURES
Longueur	2.991ml	2.831ml
Largeur	2.438ml	2.344ml
Hauteur	2.591ml	2.376ml

GENERALITES

• Nos conteneurs sont conformes à la norme ISO pour ce qui concerne les cotes, les conditions de manutention et de transport par voies routières, ferroviaires.
• Poids net : 955 kg
• Gerbables sur 3 niveaux au maximum.

STRUCTURE

• Cadre massif en acier profilé avec dispositif d’empilement et logement pour fourches de chariots élévateurs (écartement des passages de fourches 950mm)

PLANCHER

• Plancher bois traité sur traverses acier.

TOITURE

• Châssis métallique en profilés d’acier traité assurant les fonctions de cadre rigide.
• Couverture en tôle d’acier de 1,5 mm d'épaisseur.

FACADES

• Parois en tôle profilée acier épaisseur 1,5 mm, traitée antirouille et laquée. Nervures de 35mm. Ouvertures latérales pour aération en partie supérieure des longs pans, protégées des eaux pluviales par plaques acier.
• Couleur extérieure RAL 5010 bleu gentiane pour le cadre et blanc pour les panneaux blanc, intérieure 7035 gris.

MENUISERIES EXTERIEURES

• Porte sur pignon, pleine, métallique à doubles battants équipés chacun de barre de verrouillage avec verrouillages haut et bas, joint d'étanchéité.
• Anti-effraction assurée sur chaque crémone par cadenas (non fournis par PREF’AUB EQUIPEMENTS).

EQUIPEMENTS

• Pièces de coin ISO permettant la manutention par élingues et la superposition des conteneurs.
• Emplacement et renfort au niveau des fourches de levage pour la manutention par chariot élévateur.

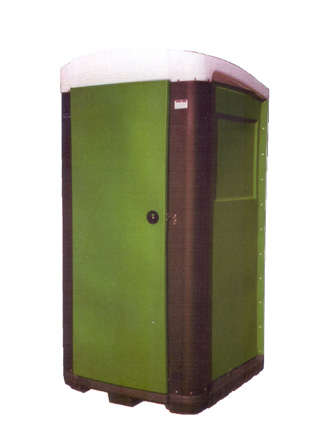

Bien conçue : cuvette à la turque, avec marche pied donnant une bonne hauteur intérieure.

Facile d’entretien, avec le rebord périphérique du dessus du réservoir.

Pratique : réservoir avec vanne de vidange, pour un entretien plus facile.

Design agréable et moderne.

Solide : pour un investissement durable. Usine certifiée ISO 9001.

Spécifications techniques

• Dimensions : L x P x H : 118x120 x230cm.
• Poids : 80 kg.
• Réservoir 240 litres à fond incliné pour vidange totale.
• Fabriqué entièrement en polyéthylène teinté dans la masse, résistant aux UV et aux écarts de température, recyclable à 100%.
• Très stable grâce à son centre de gravité situé près du sol.

Equipements des différents modèles :

• WCCLAV3 : rinçage par recirculation
• WCCLAV4 : rinçage avec l’eau du réservoir
• WCCLAV5 : WC à l’anglaise et rinçage avec l’eau du réservoir

Descriptif technique :

• Réservoir à effluents de grande capacité avec vanne de vidange à guillotine (en option).
• Cuvette à la turque avec rinçage.
• Tuyau de ventilation du réservoir.
• Lave-mains « mains libres » 60 litres.
• Toit translucide double peau résistant aux charges de neige.
• Crochet d’élinguage sur le toit.
• Socle pour manutention par chariot à fourche.
• Distributeur de papier toilette pour 2 rouleaux.
• Porte double peau très résistante, à fermeture automatique.
• Verrou intérieur avec indicateur d’occupation.
• Double crochet à vêtement, miroir.
• Sol antidérapant.
• Intérieur facile à nettoyer.
• Excellente ventilation intérieure.
• Ecoulement facile des eaux de lavage du sol.

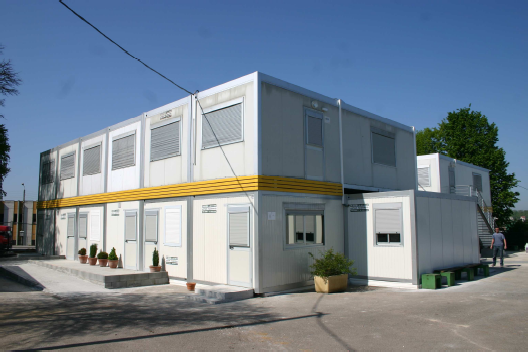

Exemple de réalisation d'un bâtiment public alimentaire

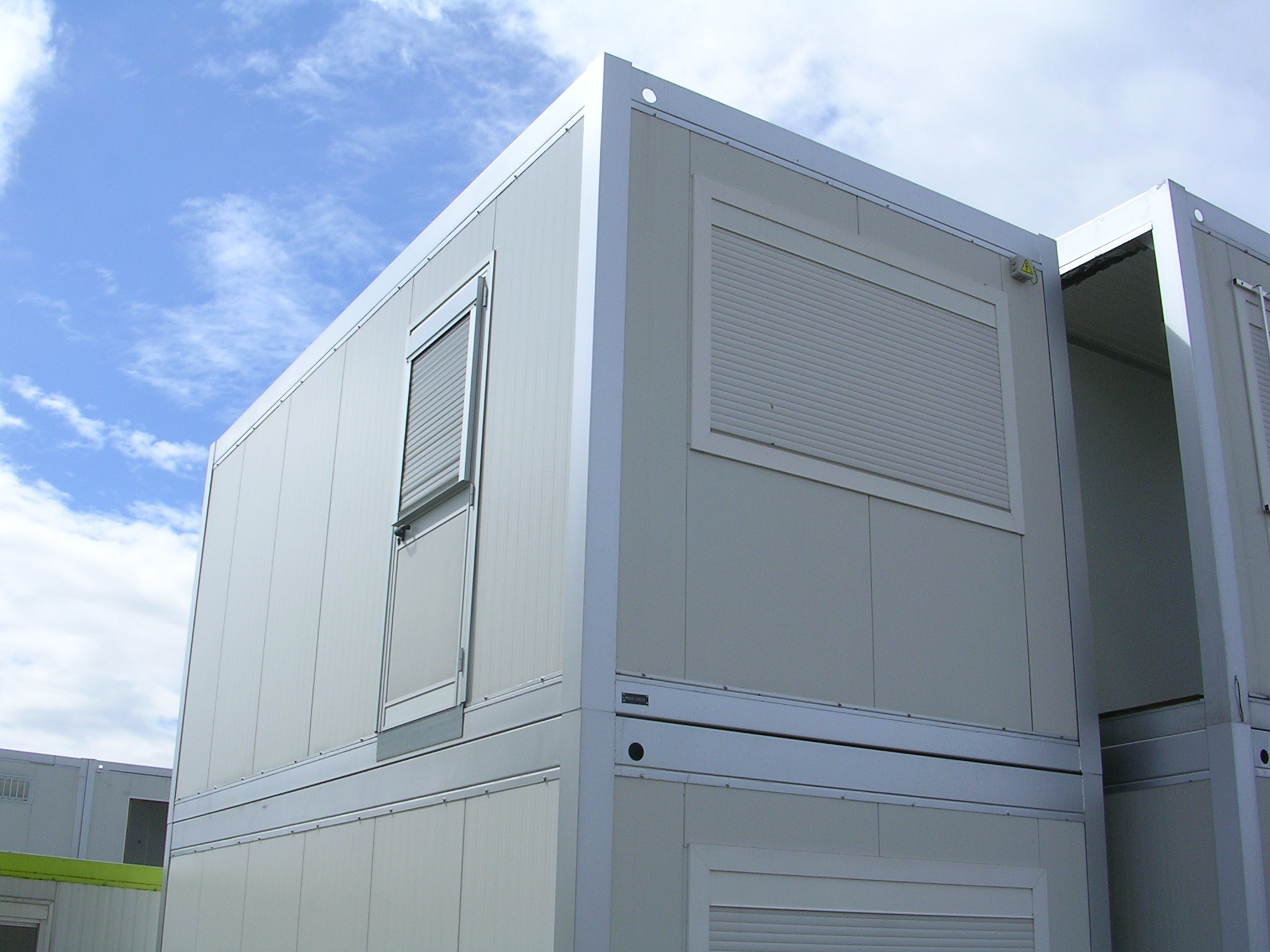

Composition d’une construction modulaire articulée

Construction brevetée faisant l’objet d’un avis technique. Chaque construction modulaire articulée est composée d’un caisson toit avec jambages de portique qui se replient pour le transport. Le caisson toit demeure équipé de son faux plafond fini pendant le transport Les 4 poteaux d’angle sont fixés sur un caisson plancher. Bien que la structure soit préfabriquée, les panneaux de façades périphériques sont posés sur site à l’extérieur des portiques ne laissant pas apparaître la modulation ce qui donne un aspect de bâtiment traditionnel sans rupture, parfaitement fluide. Après la mise en place, les portiques travaillent comme une ossature métallique de fabrication traditionnelle. L’ensemble du bâtiment composé de modules articulés de 2,915m de large est stabilisé par des plaques de contreventement fixées sur les poteaux des portiques. Les deux modules périphériques sont pourvus de portiques de contreventement afin d’assurer la stabilité de l’ensemble. A l’installation, le caisson plancher repose sur un dallage ou des assises ponctuelles. A l’installation, les pieds de poteaux sont fixés sur un dallage.

• Le caisson plancher intègre la protection de la sous face, l’isolation thermique, la structure de reprise de charge, le plancher et le revêtement de sol ainsi que les goussets de stabilité horizontale.
• Le caisson toit intègre le faux plafond, l’isolation thermique, les structures de reprise de charge de la toiture, les goussets de stabilité horizontale et la couverture.
• Les poteaux assurent la liaison des caissons planchers / du dallage avec les caissons toits. Ils garantissent la stabilité de la construction tant en retombée de charges verticales qu’en résistance aux poussées horizontales.

La préhension pour les déplacements des structures tridimensionnelles se fait par des anneaux de levage fixés sur les caissons toits.

Traitement des structures

Compte tenu de la qualité de nos bâtiments, nous considérons comme indispensable un traitement spécial de protection des ouvrages Les éléments de structure exposés aux intempéries, reçoivent en atelier, après dégraissage, une protection de galvanisation à chaud par immersion suivant la norme A91.122 (masse de zinc déposée de 500 g/m²), sauf pannes et solives de plancher traitées à l’antirouille suivant le classement AFNOR Famille 1 classe 4a, et sur les pièces apparentes, une peinture de finition à haute performance. Tous nos aciers sont de qualité et certifiés par le fournisseur.

Confort Thermique

Une attention toute particulière a été apportée au traitement du confort thermique :

• Suppression de tous ponts thermiques généralement constatés chez nos confrères, nous tenons à votre disposition les plans de détail qui permettront une étude comparative.
• Vitrage spécialement traité supprimant l’apport calorifique engendré par le rayonnement solaire.
• Traitement des volumes favorisant l’inertie thermique.
• Fenêtres à rupture de pont thermique.

En conséquence, nos constructions modulaires évolutives procurent un confort d’utilisation acceptable sans l’apport d’une climatisation mécanique. Celle-ci peut néanmoins être installée sur demande, notamment pour des cas d’exploitation bien spécifiques : par exemple lorsque les conditions d’exploitation dégagent beaucoup de chaleur, ou lorsqu’il est nécessaire de maîtriser rigoureusement la température intérieure. Nos bâtiments sont à la norme RT2005 pour les critères du Ubat (déperdition) et du Tic (confort d’été). Le critère Cbat (consommation d’énergie) reste dépendant du projet, de la source d’énergie utilisée, de l’option de traitement bioclimatique et des équipements mis en œuvre. Nos bâtiments sont à la norme RT2000 et peuvent être conformes à la norme RT2005 lorsque ce niveau de performance est demandé. Pour les utilisations ERP, nos bâtiments sont conformes à l’article AM8 réglementant la réaction au feu des matériaux isolants.

Confort Acoustique

Lors de la conception de nos bâtiments, nous avons mis fortement l’accent sur le confort acoustique qui est la résultante d’une combinaison astucieuse dans le choix des éléments de structure et des matériaux isolants

Dimensions	Avant 2006	2006 à 2007	Depuis 2007
Hauteur	2,73m	2,91m	2,96m
Hauteur sous plafond	2,37m	2,50m	2,50m

Plan type

PLANCHER

• Châssis en profilés d’acier galvanisé formant un cadre rigide.
• Bac acier galvanisé en sous-face évitant les remontées d’humidité.
• Isolation par matelas de laine minérale de 80mm (U = 0,38 W/(m².K)).

► Productions avant le 01/01/98 : structure en acier traité antirouille et épaisseur d’isolant de 60mm.

SOL

• Panneaux de particules CTBH épaisseur 22mm.
• Revêtement de sol PVC multicouche type FORBO SARLINO ou similaire (classement U4 P3 E2/3 C2).

TOITURE

• Châssis autoporteur en profilés d’acier galvanisé formant un cadre rigide.
• Isolation par matelas de laine minérale 100mm avec pare vapeur (U = 0,37 W/(m².K )).
• Bac acier galvanisé à faible pente formant couverture.
• Evacuation des eaux de pluie par descentes PVC isolées placées dans les poteaux d'angles.

► Productions avant le 01/01/98 : structure en acier traité antirouille.

► Productions avant le 01/01/07 : épaisseur d’isolant de 80mm (U = 0,52 W/(m².K))

PLAFOND

• En bac acier galvanisé et prélaqué blanc RAL 9010 : profil HACIERBA 11.100.8B ou similaire.

► Productions avant le 01/01/98 : faux plafond en mélaminé blanc.

FACADES

• Panneaux sandwich à parement en profilés d’acier galvanisés prélaqués RAL9010 int/9002ext et âme isolante laine de roche épaisseur 60mm (U = 0,62 W/(m².K)) classement au feu A2 s1 d0.
• Peinture de finition haute performance sur les ossatures métalliques apparentes – Coloris identiques aux panneaux et Gris aluminium RAL 9006 pour l’ossature extérieure.

► Productions avant le 01/02/07 : panneaux en mousse polyuréthane 40mm. (U = 0,57 W/(m².K )). Ajout d’un écran AM8 en mélaminé blanc 16mm intérieur pour conformité ERP.

ACROTERE

• Acrotère formé de 4 lames type Luxalon 84 R sur la façade avant et sur les cotés – Hauteur 40cm environ – Coloris jaune.

MENUISERIES EXTERIEURES

• Menuiseries en profilés d’aluminium anodisé double vitrage, équipées d'un volet roulant isolé pour les parties vitrées.

► Productions avant le 01/02/07 : fenêtre simple vitrage.

CLOISONNEMENT

• Cloisons intérieures épaisseur 50mm en bois aggloméré, profilés aluminium anodisé, revêtement PVC twist bleu + blocs portes à âme alvéolaire et serrures à cylindre européen.

ELECTRICITE

• Installation électrique semi-apparente répondant à la norme C 15.100.
• Protection par tableau de fusibles + disjoncteur différentiel.
